調節閥32T942H一100.DN32(角)全套CAD圖紙帶設計說明書

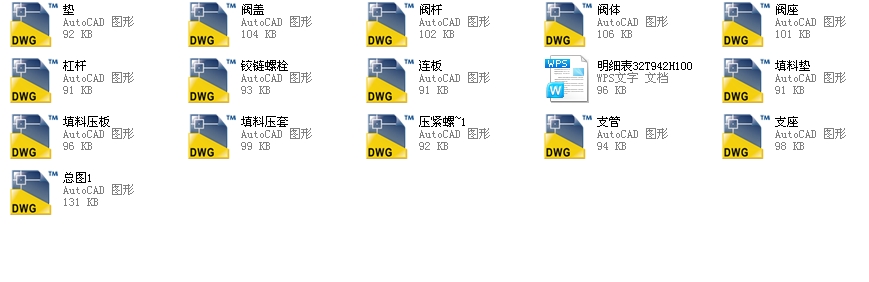

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 調節閥32T942H-100.DN32(角)全套CAD圖紙帶設計說明書序號 代 號 名 稱 數量 材 料 重 量 備 注
單重 總重
1 32T942H100-01 閥體 1 25
2 32T942H100-02 閥桿 1 2Cr13
3 密封墊 Φ50/30 δ=3 1 金屬纏繞墊 0.004
4 32T942H100-03 支管 2 20
5 JB82-59 法蘭 PN10 DN32 2 20 3.2 6.4
6 32T942H100-04 閥座 1 2Cr13
7 32T942H100-05 墊 1 25
8 32T942H100-06 壓緊螺套 1 35
9 密封墊 Φ75/55 δ=3 1 金屬纏繞墊 0.008
10 32T942H100-07 填料墊 1 2Cr13 0.013
11 填料 20-6 8 RSM 0.003 0.024
12 32T942H100-08 閥蓋 1 ZG230-450 4.5
13 GB898-76 螺栓 M20×50 4 35
14 GB55-76 螺母 M20 4 25
15 32T942H100-09 填料壓套 20 1 2Cr13 0.093 ...
