PE400×600破碎機的設計包含圖紙與設計說明書
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

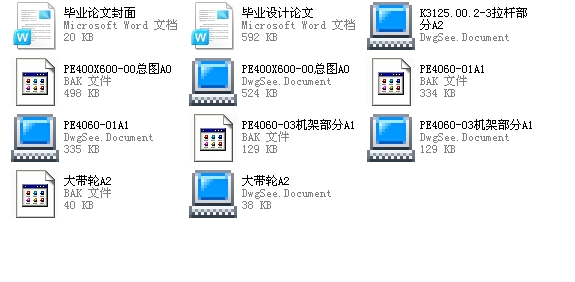

- PE400×600破碎機的設計包含圖紙與設計說明書目 錄
前 言 1
第1章 選題背景 3
1.1 研究的目的和意義 3
1.2 特點和現狀與發展 4
1.2.1 復擺顎式破碎機的特點 4
1.2.2 復擺顎式破碎機的現狀與發展 5
1.3 國內外復擺顎式破碎機的進展 9
第2章 工作原理及構造 11
2.1 工作原理 11
2.2顎式破碎機的結構 13
第3章 主要零部件的分析 14
3.1 動顎 14
3.1.1 動顎的結構 14
3.1.2 動顎的工作過程 14
3.2 齒板 15
3.3肘板 16
3.4調整裝置 17
3.5保險裝置 17
3.6機架結構 18
3.7傳動件 19
3.8飛輪 19
3.9潤滑裝置 20
第4章 主要參數的設計計算 21
4.1 顎式破碎機結構參數的計算 21
4.1.1 鉗角α 21
4.1.2 動顎水平行程SY 21
4.2 主要構件尺寸參數的設計計算 21
4.2.1破碎腔高度H 22
4.2.2偏心距e 22
4.2.3動顎懸掛高度h 22
4.2.4偏心距e對連桿長度l的比值λ 22
4.2.5肘板長度K 23
4.2.6傳動角β 23
4.2.7破碎腔形狀的確定 23
4.3 顎式破碎機工作參數的設計計算 24
4.3.1 偏心軸轉速n的設計計算 24
4.3.2 生產率的計算 24
4.3.3 破碎力的計算 25
4.4 各個部件的受力分析 26
第5章 重要零件的設計和校核 28
5.1 電動機的選擇 28
5.2 V帶傳動的設計 28
5.2.1 確定計算功率Pc 28
5.2.2 確定V帶的帶型 28
5.2.3確定帶輪的基準直徑，并驗證帶速 28
5.2.4確定V帶的中心距和基準長度 29
5.2.5驗算小帶輪包角 29
5.2.6確定V帶根數z 29
5.2.7計算單根V帶的初拉力的最小值 30
5.2.8計算壓軸力 30
5.3 飛輪的設計 30
5.4 推力板的設計 31
5.5 偏心軸的設計 32
5.5.1 偏心軸的材料選擇和最小直徑估算 32
5.5.2 偏心軸結構的設計 33
5.5.3 偏心軸強度校核 33
5.6 軸承的選擇 34
第6章 顎式破碎機的安裝與運轉 35
6.1破碎機的安裝 35
6.2機架的安裝 35
6.3肘板的安裝 35
6.4動顎的安裝 36
6.5齒板的安裝 36
6.6破碎機的運轉 36
結 論 37
謝 辭 38
參考文獻 39
附 錄 41
外文資料翻譯 42
...
