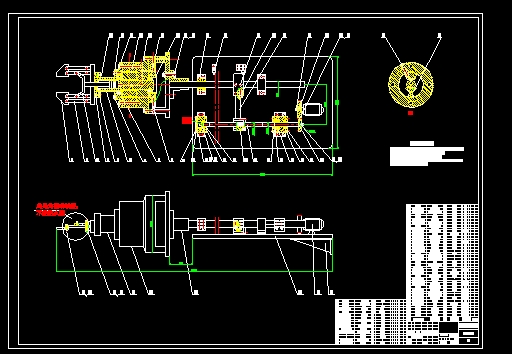

機械手夾持器畢業設計論文及裝配圖 (1)
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 第二章 夾持器
2.1夾持器設計的基本要求
（1）應具有適當?shù)膴A緊力和驅動力；
（2）手指應具有一定的開閉范圍；
（3）應保證工件在手指內的夾持精度；
（4）要求結構緊湊，重量輕，效率高；
（5）應考慮通用性和特殊要求。
設計參數及要求
（1）采用手指式夾持器，執行動作為抓緊—放松；
（2）所要抓緊的工件直徑為80mm 放松時的兩抓的最大距離為110-120mm/s ， 1s抓緊,夾持速度20mm/s；
（3）工件的材質為5kg，材質為45#鋼；
（4）夾持器有足夠的夾持力；
（5）夾持器靠法蘭聯接在手臂上。由液壓缸提供動力。
2.2夾持器結構設計
2.2.1夾緊裝置設計.
2.2.1.1夾緊力計算
手指加在工件上的夾緊力是設計手部的主要依據，必須對其大小、方向、作用點進行分析、計算。一般來說，加緊力必須克服工件的重力所產生的靜載荷（慣性力或慣性力矩）以使工件保持可靠的加緊狀態。
手指對工件的夾緊力可按下列公式計算：
2-1
式中：
—安全系數，由機械手的工藝及設計要求確定,通常取1....
