085331_低壓脈沖袋式除塵器設計

文件大小：298.57 KB
下載次數：
文件評級：
更新時間：2019-04-18
發 布人：tian_001

文件下載：

文件介紹：
該文件為 docx 格式，下載需要 10 積分

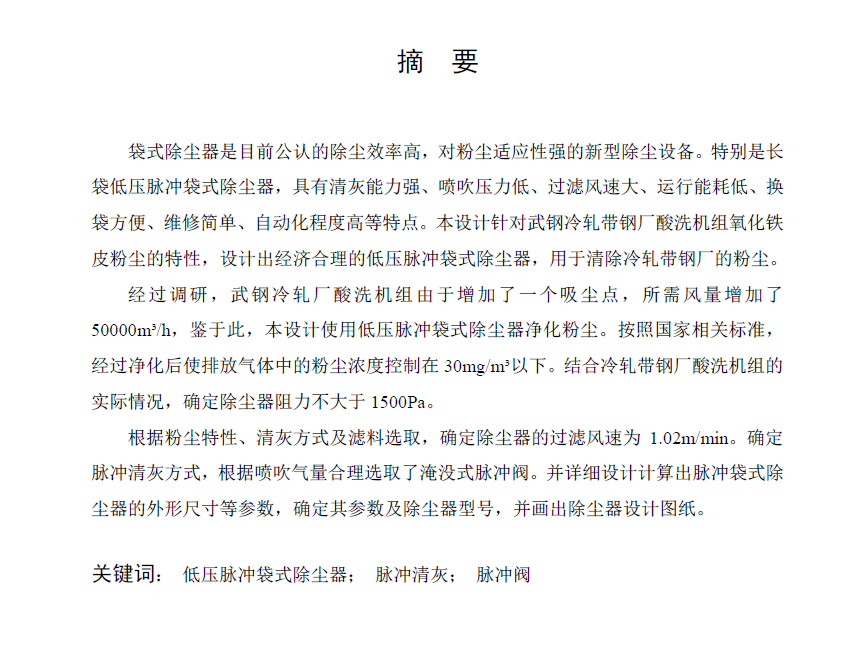

085331_低壓脈沖袋式除塵器設計摘要

袋式除塵器是目前公認的除塵效率高，對粉塵適應性強的新型除塵設備。特別是長袋低壓脈沖袋式除塵器，具有清灰能力強、噴吹壓力低、過濾風速大、運行能耗低、換袋方便、維修簡單、自動化程度高等特點。本設計針對武鋼冷軋帶鋼廠酸洗機組氧化鐵皮粉塵的特性，設計出經濟合理的低壓脈沖袋式除塵器，用于清除冷軋帶鋼廠的粉塵。經過調研，武鋼冷軋廠酸洗機組由于增加了一個吸塵點，所需風量增加了
50000m3/h，鑒于此，本設計使用低壓脈沖袋式除塵器凈化粉塵。按照國家相關標準，經過凈化后使排放氣體中的粉塵濃度控制在 30mg/m3以下。結合冷軋帶鋼廠酸洗機組的實際情況，確定除塵器阻力不大于 1500Pa。
根據粉塵特性、清灰方式及濾料選取，確定除塵器的過濾風速為 1.02m/min。確定脈沖清灰方式，根據噴吹氣量合理選取了淹沒式脈沖閥。并詳細設計計算出脈沖袋式除塵器的外形尺寸等參數，確定其參數及除塵器型號，并畫出除塵器設計圖紙。

關鍵詞：低壓脈沖袋式除塵器；脈沖清灰；脈沖閥

Abstract

Bag filter is recognized as efficient, adaptable to the new dust removal equipment. Especially the long low-pressure pulse bag filter bags have high cleaning ability, low pressure injection, filtered wind speed, low energy consumption, changing bags easily, simple maintenance, high degree of automation. Economical and rational low pressure pulse bag filter for the pickling iron oxide scale dust features in Wuhan Iron and Steel Corporation (WISCO), are designed for dust removal cold-rolled strip steel.
Through research, there is a vacuum point added in WISCO cold rolling mill and pickling line so that the air volume increased by 50000 m3/h. In view of this, the design uses low-pressure pulse bag filter cleaning dust. In accordance with the relevant national standards, dust concentration in the exhaust gas is in the control of 30mg / m3 or less after purification. Combined with the actual situation of Cold-rolled steel pickling line, it’s determined that the filter resistance is less than 1500Pa.
According to the dust properties, cleaning methods and media selected, the dust filter wind speed is determined 1.02m/min. Pulse cleaning method is determined and a reasonable submerged pulse valve is selected according the feasibility of gas. The detailed parameters about dimensions and other parameters of the pulse bag filter are designed to determine the parameters and filter type, and the last the bag filter drawings are drew.

Keywords: Low pressure pulse bag filter; Pulse cleaning; Pulse valve

目錄
1緒論 1
1.1粉塵的危害 1
1.2武鋼冷軋廠粉塵產生與解決方案 2
1.2.1武鋼冷軋廠氧化鐵皮粉塵狀況 2
1.2.2低壓脈沖袋式除塵器設計的主要內容 2
2低壓脈沖袋式除塵器簡介 3
2.1低壓脈沖袋式除塵器簡介 3
2.2低壓脈沖袋式除塵器的主要特點 3
3低壓脈沖袋式除塵器設計 5
3.1選取過濾風速 5
3.2濾袋規格的選取 6
3.3濾袋濾料的選取 6
3.4脈沖清灰方式的確定 7
3.5噴吹管的設計計算 7
3.6脈沖閥的選型 8
3.7花板和檢修門的設計 10
3.8灰斗的設計 10
3.9進、出風口管徑的設計計算 11
3.10除塵器阻力的計算 12
3.11除塵器外形尺寸的確定 14
3.12繪制除塵器平面圖 14
4結束語 15
參考文獻 16
致謝 17

1緒論

1.1粉塵的危害

研究表明，粉塵是人體健康的大敵，粉塵對人體的危害程度，與粉塵的粒度有密切關系。在除塵系統中粒徑大于 10μm 的粉塵易于捕捉，除塵效果也非常顯著。除塵的難題是粒徑小于 10μm，特別是 1μm 以下的粉塵，分離起來比較困難。粒徑小于 10μm 的粉塵稱為飄塵，其中相當大一部分粉塵的粒徑比細菌都還小，可以幾小時，甚至幾天、幾年地飄浮在大氣中。飄塵中粒徑大于 5μm 的粉塵被鼻毛和呼吸道黏液所截留，對人體健康傷害不大；但粒徑小于 5μm 的粉塵稱為“呼吸性粉塵”，可以通過呼吸道直接到達肺部，而且絕大部分會滯留在肺泡中形成纖維組織，產生各種呼吸機能障礙疾病，一部分飄塵還可以通過肺泡，被血液帶到全身，引發其它疾病。有的飄塵還附有苯或者其本身就是一些有毒的金屬(如鉻、鈹、鎳)化合物、石棉、砷化物等，可以致癌。粉塵還能削弱日光和能見度，吸收日光中部分紫外線，使兒童的佝僂病增多[2-6]。
粉塵對人體健康、環境、生態、經濟都會產生不良的影響。空氣中粉塵的危害是多方面的，主要表現為對人體健康的危害，對生產及產品質量的影響和對大氣的污染三個方面。粉塵對人體的危害不言而喻。有毒的粉塵，如金屬微粒(鉛、鉻，鎳、錳等)進入人體后可損害血液、大腦等，嚴重時可引起中毒，以致死亡。而一般性的粉塵進入人體后可能引起各種塵肺病，如硅肺病、石棉肺病、煤肺病等。一般來說，粉塵越細，粉塵的比表面積越大，則其化學活性、吸附性及懸浮性增強，對人體的危害就越嚴重。大于
10um 的粉塵，由于重力和碰撞作用而很容易沉積到上呼吸道的粘液中，不能到達肺部。而 5um～10um 的粉塵可進入到呼吸系統內部，但大多都沉積到氣管和支氣管內，只有一部分進入到肺泡內。5um 以下的粉塵則大部分能沉積在肺泡內，其中 2um 的粉塵在肺泡內的沉積率最高。所以 5um 以下的粉塵對人體的危害最嚴重，是防止的重點[7]。有些精密儀器如微電機等混入粉塵后可造成磨損，降低精度和使用壽命。如果通過空氣機械設備的空氣中含有粉塵，則將因粉塵而降低其運行壽命。粉塵還可能造成電氣開關失靈、破壞電機絕緣等，甚至?xí)斐墒鹿剩绊懮a(chǎn)正常進行。
...
