滾筒式拋丸清理機結構設計
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-

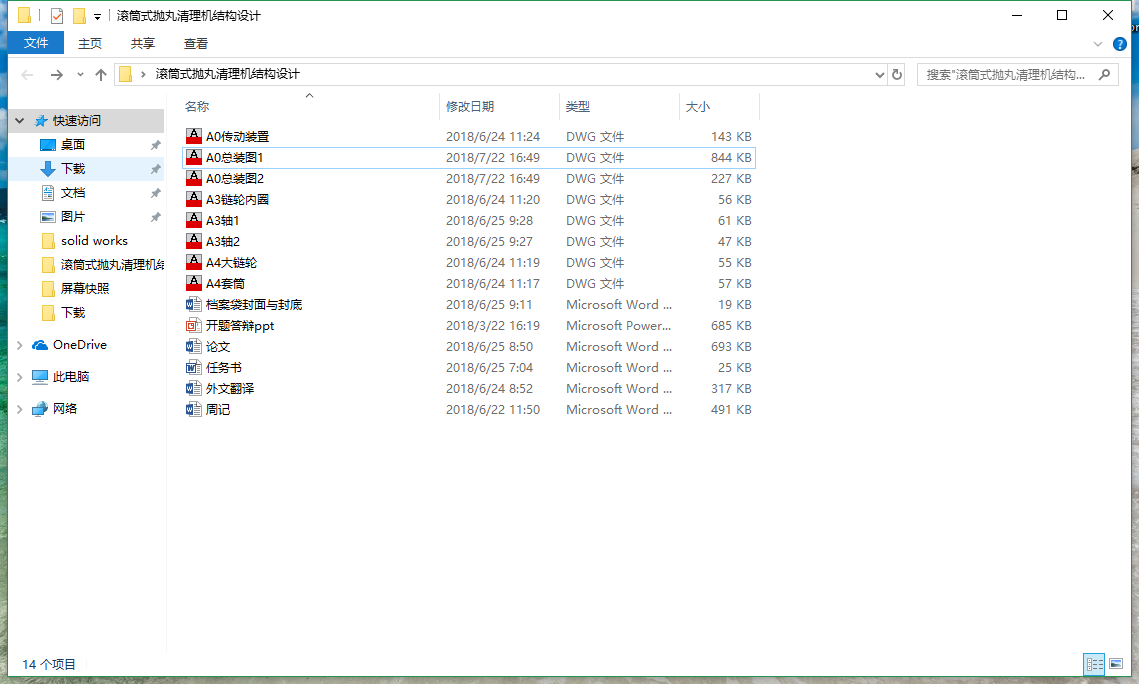

- 滾筒式拋丸清理機結構設計 含全套cad圖紙和資料目 錄
摘要 I
Abstract II
第1章 緒論 1
1.1 課題背景及意義 1
1.2 國內外研究現狀 1
1.3 本文研究內容 2
第2章 總體方案論證 3
2.1 滾筒式拋丸清理機總體參數及設計要求 3
2.2 滾筒式拋丸清理機的工作原理 3
2.3 總體方案設計 4
2.3.1 幾種布置方案的比較 4
2.3.2 拋丸清理機總體結構方案 5
2.4 本章小結 5
第3章 傳動方案的論證及設計 6
3.1 電機的選用 6
3.2 機械傳動裝置的總體設計與計算 7
3.3 傳動類型的選擇 9
3.3.1 帶傳動 9
3.3.2 齒輪傳動 10
3.3.3 鏈傳動 10
3.4 鏈條的設計與計算 10
3.4.1 滾子鏈的靜強度計算 11
3.4.2 主要失效形式 12
3.5 鏈輪的主要尺寸及參數 12
3.6 摩擦輪的設計與計算 13
3.6.1 摩擦輪方案的選擇 13
3.6.2 摩擦輪傳動的主要失效形式 15
3.6.3 摩擦輪的材料 15
3.6.4 摩擦輪傳動的設計與計算 16
3.7 軸的設計與計算 17
3.7.1 軸的材料 17
3.7.2 軸的結構設計 17
3.7.3 軸的校核 18
3.8 本章小節 19
第4章 拋丸機主要部件的設計 20
4.1 拋丸器傳動的方案 20
4.1.1 選擇V帶型號 20
4.1.2 確定V帶根數Z 20
4.1.3 拋丸器的磨損分析及檢查 21
4.1.4 拋丸器分析 21
4.1.5 拋丸器的結構 22
4.2 旋風集塵器 23
4.2.1 旋風除塵器的注意事項 23
4.2.2 旋風除塵器的防磨損措施 23
4.3 本章小節 24
結論 25
致謝 26
參考文獻 27
附錄A 29
附錄B 35
第1章緒論
1.1課題背景及意義
歐美等發達國家的鍛、鑄造行業一直處于世界領先地位，它們起步早，至今已有上百年的歷史。先進的生產制造技術和工藝也一直牢牢把控在自己手里。經濟的飛速發展，技術的全面進步使得我國鍛、鑄造技術和水平有了十足的提高，大部分常用的產品已經能夠自行造出并且?guī)в懈倪M(jìn)和提升，部分產品能夠出口海外內含有技術和知識的支撐，能夠與發達國家的同類產品相競爭。我國的現代化建設帶動經濟的飛速發展及制造業的繁榮，尤其是鍛、鑄件制造業迎來了全新的發展時期。新時期，鍛、鑄造行業轉型，推進結構優化調整，節能環保，綠色生產是未來發展的方向。與此同時，鍛、鑄造行業的發展也帶動了清理設備的發展。
滾筒式拋丸清理機主要適用于鍛、鑄車間清理中小型工件，去除氧化鐵皮、毛刺等雜質瑣屑，提高表面質量，提升工件的力學性能。它主要是由減速電機通過鏈傳動帶動托輪轉動，再以摩擦使得滾筒得以轉動，滾筒內護板上的斜筋便于工件翻轉。拋丸器則由電機經帶傳動帶動進行拋丸工作，拋丸撞擊工件各個表面，使工件受到全面清理。零件通過拋丸清理機的清理后其表面能產生壓應力，且不含硅粉末，對環境的污染較小。
當前，隨著技術的不斷發展以及各種各樣需求的增多，清理設備逐漸與“鑄造機械”的標牌分離開來并進入更廣闊的領域。清理設備已經開始應用于生產生活中的各個方面，包括高等級公路路面、港口、造船、鋼鐵冶煉業、航空航天及軍事領域、橋梁建筑、工程機械等[1]。國內拋丸機制造業正處于發展繁榮時期，其應用領域不斷擴大，設備自動化程度越來越高，為滿足用戶特殊要求的非標設備比重也越來越大，清理技術的高速發展必將為我國的基礎裝備行業帶來新的生機與活力。...
