客車乘客門及艙門設計

文件大小：808.06 KB
下載次數：
文件評級：
更新時間：2017-01-21
發 布人：帝國人中人

文件下載：

文件介紹：
該文件為 rar 格式，下載需要 10 積分

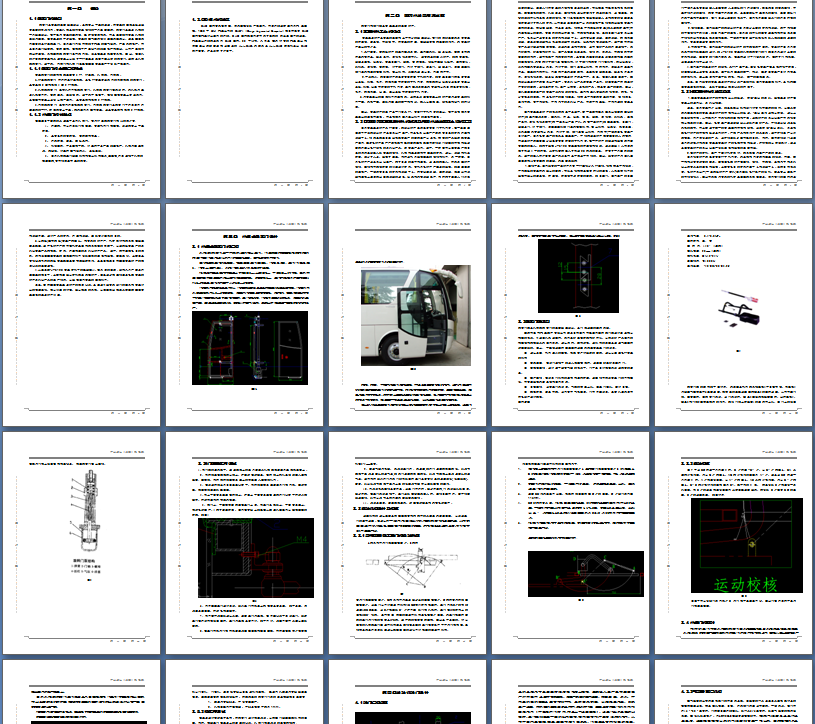

客車乘客門及艙門設計第一章概論
1.1乘客門的類型
乘客門是客車的重要組成部分，是乘客上下車的通道，對客車的整體造型也起著重要的協調作用。客車外形是影響客車性能的一個重要因素。乘客門是車身外形的一個組成部分，它不僅與客車的動力性、經濟性密切相關，而且直接影響客車外形的美觀與動感。隨著車速的不斷提高，客車的空氣動力性問題越來越突出。過去我國采用較多的是折疊式車門，由于車門內陷而增加了汽車的空氣阻力，產生風流噪聲，而且由于車門縫隙大，密封困難，在形式中產生強烈的振動噪聲和漏塵，從而嚴重影響乘坐舒適性。導槽滾輪式乘客門雖然無內陷，但是在車身側壁有導槽。因此，在國外的許多旅游客車和長途客車上出現了一種使車身表面平整光滑的乘客門，這就是外擺式乘客門。近年來，內擺門和外擺門已經在我國客車生產中得到廣泛應用。
1.1.1乘客門的主要結構形式
客車乘客門的結構形式主要有3種：折疊式、外擺式、內擺式。
1.折疊式乘客門打開時呈折疊形式，是各種客車普遍采用的傳統形式的乘客門。具有單軸2頁和雙軸4頁2種形式。
2.外擺式乘客門又稱外開平移式乘客門。外擺式乘客門在關閉時，其外側與車身外側面平齊，密封效果、美觀性好，近年來不僅在中、高檔城間客車上普遍采用，且在城市客車上也得以推廣應用。具有單擺和雙擺2種形式。
3.內擺式乘客門又稱內開回移式乘客門。內擺式乘客門是乘客門中開啟后凈開度最大的一種，方便乘客上下車，尤其適用于城市客車。也具有單擺和雙擺2種形式。
1.1.2 外擺門的優缺點
在本題目中要求的長途車中選用外擺門，它與折疊式乘客門相比的優點有：
1．開度大，可以開啟到門框?qū)挾龋行Ю瞄T框空間，保證乘客上下車方便。
2．具有良好的密封性，密封結構簡單。
3．開關方便、安全，操縱靈巧。
4．剛性較好、不易變形下沉，行車時不易產生振動噪聲。外形與整車協調，無凹陷，行車時空氣阻力小，造型美觀。
5．由于外擺式車門驅動機構和鎖止機構復雜,成本高;開啟過程中外擺的幅度較大,有可能傷及等車的乘客。

1.2.CAD技術的發展
CAD 技術首先在航空、航天領域得到廣泛應用，而后開始逐漸應用于汽車領域。1959 年 GM 汽車公司的 DAC-1（Design Augmented Computer）項目標志著 CAD 技術在汽車行業應用的開始。CAD 技術給使用者帶來了巨大的好處及頗豐的收益，汽車工業開始大量采用 CAD 技術。80 年代初，幾乎全世界所有的汽車工業和航空工業都購買過相當數量的 AutoCAD，其結果是AutoCAD 躍居制造業 CAD 軟件榜首，并且保持了許多年。
...
