中間輸出機械齒輪齒條式轉向器設計
- 文件介紹：
- 該文件為 doc 格式，下載需要 10 積分
-

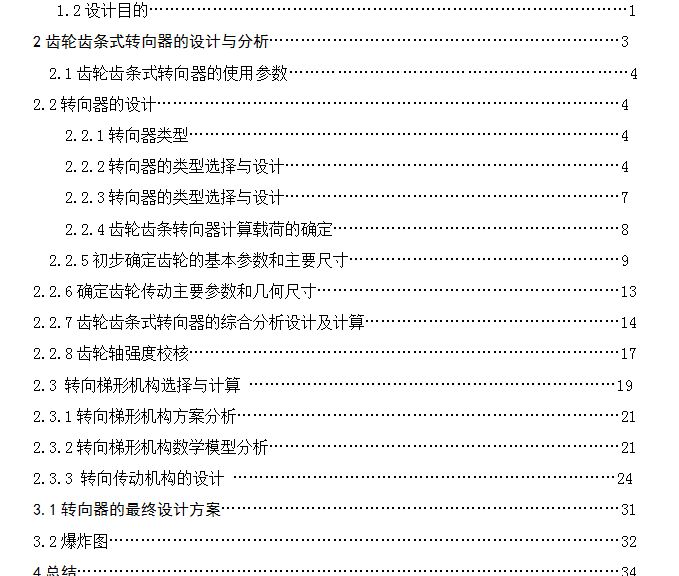

- 中間輸出機械齒輪齒條式轉向器設計目錄
1緒論
1.1背景簡介………………………………………………………………………………1
1.1.1國內外研究狀況 ………………………………………………………………1
1.2設計目的………………………………………………………………………………1
2齒輪齒條式轉向器的設計與分析…………………………………………………………3
2.1齒輪齒條式轉向器的使用參數………………………………………………………4 2.2轉向器的設計……………………………………………………………………………4
2.2.1轉向器類型………………………………………………………………………4
2.2.2轉向器的類型選擇與設計………………………………………………………4
2.2.3轉向器的類型選擇與設計………………………………………………………7
2.2.4齒輪齒條轉向器計算載荷的確定………………………………………………8
2.2.5初步確定齒輪的基本參數和主要尺寸……………………………………………9
2.2.6確定齒輪傳動主要參數和幾何尺寸…………………………………………………13
2.2.7齒輪齒條式轉向器的綜合分析設計及計算…………………………………………14
2.2.8齒輪軸強度校核………………………………………………………………………17
2.3 轉向梯形機構選擇與計算 ……………………………………………………………19
2.3.1轉向梯形機構方案分析………………………………………………………………21
2.3.2轉向梯形機構數學模型分析…………………………………………………………21
2.3.3 轉向傳動機構的設計 ………………………………………………………………24
3.1轉向器的最終設計方案…………………………………………………………………31
3.2爆炸圖……………………………………………………………………………………32
4總結…………………………………………………………………………………………34
參考文獻 ……………………………………………………………………………………35
致謝 …………………………………………………………………………………………36
第1章 緒論
汽車產業已經是我國民經濟中支柱性的高科技產業，自從改革開放30年以來，中國汽車工業不斷地壯大，逐漸形成中國特色的多樣化、多層次的消費市場。人們對汽車的性能需求也越來越高。汽車已經不是單純機械意義上的汽車了，是機械、電子、材料等學科的綜合產物。緊隨著科學技術的發展，我國對汽車性能的要求也越來越高,特別是汽車的操縱穩定性，已經成為當代汽車研究的重要方面，然而轉向系的好壞直接影響到汽車的操縱穩定性、轉向輕便性以及駕駛員的工作強度和工作效率，因此轉向系統的設計是汽車設計中很重要的一個部分。
汽車在行駛過程中，經常需要換車道和轉彎。駕駛員使用一套專門的汽車轉向系，使汽車改變前進的方向。轉向機構還可以修正因路面傾斜等原因引起的汽車跑偏。轉向系統不僅關系到汽車行駛的安全，還關系到延長輪胎壽命、降低燃油油耗等。伴隨著中國現代工業的崛起而不斷進步，高速公路和高架公路的出現，同向并行車輛的增多和行駛速度的提高及道路條件的變化，需要更加精確靈活的轉向系統的出現。
1.1背景簡介
1.1.1國內外研究狀況
轉向器是轉向系主要構成的關鍵零件，隨著電子技術在汽車中的廣泛應用，轉向裝置的結構也有很大變化。從目前使用的普遍程度來看，主要的轉向器類型有4種：有蝸桿銷式、蝸桿滾輪式、循環球式、齒條齒輪式。這四種轉向器型式，已經被廣泛使用在汽車上。
據了解，在世界范圍內，汽車循環球式轉向器占45％左右，齒條齒輪式轉向器占40％左右，蝸桿滾輪式轉向器占10％左右，其它型式的轉向器占5％。循環球式轉向器一直在穩步發展。在西歐小客車中，齒條齒輪式轉向器有很大的發展。日本汽車轉向器的特點是循環球式轉向器占的比重越來越大，日本裝備不同類型發動機的各類型汽車，采用不同類型轉向器，在公共汽車中使用的循環球式轉向器，已由60年代的62．5％，發展到現今的100％了(蝸桿滾輪式轉向器在公共汽車上已經被淘汰)。大、小型貨車大都采用循環球式轉向器，但齒條齒輪式轉向器也有所發展。微型貨車用循環球式轉向器占65％，齒條齒輪式占35％。 ...
