07、ZMJ型自動和面機（單軸）的設計
- 文件介紹：

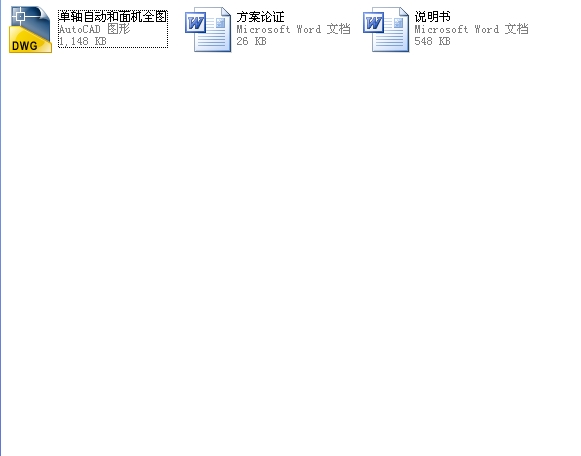

- 該文件為 zip 格式，下載需要 20 積分
-
- 07、ZMJ型自動和面機（單軸）的設計方案論證
這次的設計題目是ZMJ型自動和面機（單軸）的設計，是小麥淀粉和谷朊粉生產設備中一個很重要的部分。
我國國內的和面機產品中，其工作方式大都為間歇式的，這種和面機工作時要人工投料（主料、副料及加水），每個工作周期，要手動控制電動機的啟動和停止電動機頻繁啟動。用這種和面機，在工作中操作人員勞動強度大，需要專人操作和面機，主料、副料及加水量比例難以正確控制，穩定性差，和面程度也難以控制一致，這些都影響面團的性能的穩定，會影響到最終產品的穩定性，會影響到整個生產線的工作效能。
針對現有技術的不足，我們所設計新型的目的在于提供一種單軸式自動和面機，能實現連續自動和面作業。同時，淀粉生產線配用這種單軸式自動和面機可以提高生產線的自動化程度，為下一步工序熟化機供料，有利于提高淀粉生產線的工作效能。
將和面機的結構定為單電機、單軸式、臥式自動和面機，并且使攪拌軸在實現攪拌面團的同時也起到推進面團向出面口位置移動的作用。其大體結構和機械工作原理介紹如下：
整機機型為臥式，動力輸入裝置為電動機，動力傳輸裝置采用聯軸器，動力通過聯軸器的傳輸帶動兩個攪拌軸作回轉運動。為了實現和面效果的均勻性，兩個攪拌軸同處一個和面?zhèn)}內。為了減輕機身重量和提高攪拌軸的強度，攪拌軸的主體部分采用空心軸，軸的兩端（與軸承的配合處和與聯軸器的連接處）采用實心軸。攪拌軸上漿葉的設計采用傾斜式，既是使?jié){葉與主軸的水平線成一定角度，這樣就可以實現在攪拌面團的同時，使面團向指定的方向移動的功能。考慮到在實際的生產中，對面團的含水量和柔和程度的不同，我們設計一個大小可調、高低位置可調的出面口。這樣，在實際生產過程中，就可以通過調節出面口的大小和高低位置來實現對面團的攪拌時間長短的控制功能，以取得理想的、合適的和面效果。為了使和出的面團的水分含量符合特定的生產要求，可以分別在面粉的進料口處安裝一個計量器和在進水管處安裝一個流量計，這樣就可以通過調節計量器和流量計來取得合理的面水比例。同時，考慮到面團具有粘連性，所以在和面?zhèn)}的內璧設計有哦噴淋管，以減少面團與內璧的粘連，達到順利生產的目的。
另外，考慮到及其內部維修和清洗的需要，不僅要在設計時避免和面?zhèn)}內沒有死角，而且我們在和面機的外部設計有觀察窗和檢修口，在機器的底部設有排污口，以使清洗后的污水順利排出。整機的底座和支架采用角鋼和槽鋼的焊接結構，以承受生產時產生的強大振動力。 ...
