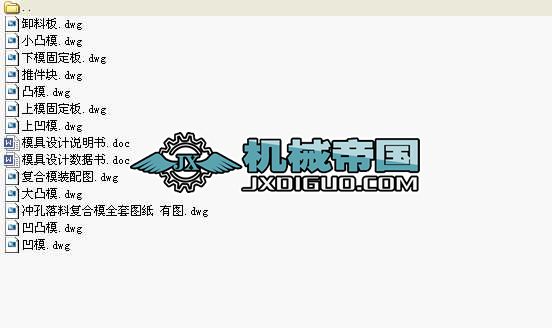

- 2013屆沖孔落料復合模畢業設計整套（圖1）
1.2、分析比較和確定工藝方案
(一)加工方案的分析.由零件圖可知，該零件包含沖孔和落料兩個工序。形狀較為規則，尺寸較小，精度要求IT10。材料低硬度，強度極限為40MPa.
根據鑲片（如圖1）包括沖孔、落料兩道沖壓工序。模具形狀較為規則即可以在一個工位完成所有工序。可采用以下兩種方案可采用以下幾個方案：
（1）方案一（級進模）
夾頭鑲片包括沖孔、落料兩道沖壓工序在內。形狀較為規則，尺寸較小，精度要求IT10。可采用級進模。
（2）方案二（倒裝復合模）
將沖孔、落料兩道沖壓工序用一副模具直接完成沖孔、落料兩道工序。采用沖孔、落料倒裝復合模（彈性卸料）。模具結構參看所附裝配圖。
（3）方案三（正裝復合模）
正裝復合模方案完成工序和倒裝復合模完成的工序一樣。凸凹模在上模。彈性卸料板卸料。
方案比較：
方案一：采用級進模，安全性好，，但是考慮到級進模結構復雜，工件精度加工精度不高,對稱度和位移誤差較大,以及加工難度較大，裝配位置精度要求高，按照實際生產，級進模成本也高。
方案二：倒裝復合模，沖孔廢料由下模漏出，工件落在下模表面，需要及時清理。安全性相對較低。但工件精度較高,同軸度,對稱度及位置度誤差較小,生產效率較高,對材料要求不嚴,可用邊角料.
方案三：正裝復合模，沖孔廢料和工件都落在下模表面，安全性更差。
綜合以上兩個方案分析比較結果說明，本零件采用第二方案最為合適。
（二）模具結構型式的選擇
確定沖壓工藝方案后，應通過分析比較，選擇合理的模具結構型式，使其盡量滿足以下要求：
（1）能沖出符合技術要求的工件；
（2）能提高生產率；
（3）模具制造和維修方便；
（4）模具有足夠的壽命；
（5）模具易于安裝調整，且操作方便、安全。
1、模具結構型式
在確定采用復合模后，便要考慮采用正裝式還是倒裝式復合模。大多數情況優先采用倒裝式復合模，這是因?yàn)榈寡b式復合模的蟲孔廢料可以通過凸凹模從壓力機工作臺孔中漏出。工件由上面的凹模帶上后，由推薦裝置推出，再由壓力機附上的接件裝置接走。條料由下模的卸料裝置脫出。這樣操作方便而且安全，能保證較高的生產率。而正裝式復合模，沖孔廢料由上模帶上，再由推料裝置推出，工件則由下模的推件裝置向上推出，條料由上模卸料裝置脫出，三者混雜在一起，如果萬一來不及排出廢料或工件而進行下一次沖壓，就容易崩裂模具刃口。
故本零件采用倒裝式復合模結構。
2、定位裝置 為了使條料送料時有準確的位置,保證沖出合格的制件,同時考慮到零件生產批量不多,且要求模具結構盡量簡單,所以采用定位銷定位。 因?yàn)榘辶虾穸萾=0.5mm,屬于較小厚度的板材,且制件尺寸不大,固采用側面兩個固定擋料銷定位導向,在送料方向由于受凸模和凹模的影響,為了不至于削弱模具的強度,在送給方向采用一個彈簧擋料裝置的活動擋料銷.
3、推件裝置
在倒裝式復合模中，沖裁后工件嵌在上模部分的落料凹模內，需由剛性或彈性推件裝置推出。剛性推件裝置推件可靠，可以將工件穩當?shù)赝瞥霭寄！５跊_裁時，剛性推件裝置對工件不起壓平作用，故工件平整度和尺寸精度比用彈性推件裝置時要低些。
由于剛性推件裝置已能保證工件所有尺寸精度，又考慮到剛性推件裝置結構緊湊，維護方便，故這套模具采用剛性結構。為兼顧工件的平整度和尺寸精度，可在剛性推件裝置和凸模固定板之間鑲嵌橡膠。
4、卸料裝置
復合模沖裁時，條料將卡在凸凹模外緣，因此需要在下模設置卸料裝置。
在下模的彈性卸料裝置一般有兩種形式：一種是將彈性零件（如橡膠），裝設在卸料板與凸凹模固定板之間；另一種是將彈性零件裝設在下模板下。由于該零件的條料卸料力不大，故采用前一種結構，并且使用橡膠作為彈性零件。
5、導向裝置
采用二導柱式模架。
...
