普通CA6140車床的經濟型數控改造設計（含CAD圖紙）
- 文件介紹：

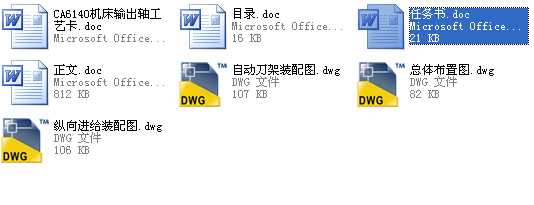

- 該文件為 zip 格式，下載需要 20 積分
-
- 普通CA6140車床的經濟型數控改造設計（含CAD圖紙）
2設計要求
2.1總體方案設計要求
總體方案設計應考慮機床數控系統的類型，計算機的選擇，以及傳動方式和執行機構的選擇等。
（1）普通車床數控化改造后應具有定位、縱向和橫向的直線插補、圓弧插補功能，還要求能暫停，進行循環加工和螺紋加工等，因此，數控系統選連續控制系統。
（2）車床數控化改裝后屬于經濟型數控機床，在保證一定加工精度的前提下應簡化結構、降低成本，因此，進給伺服系統采用步進電機開環控制系統。
（3）根據普通車床最大的加工尺寸、加工精度、控制速度以及經濟性要求，經濟型數控機床一般采用8位微機。在8位微機中，MCS—51系列單片機具有集成度高、可靠性好、功能強、速度快、抗干擾能力強、具有很高的性價比，因此，可選 MCS—51系列單片機擴展系統。
（4）根據系統的功能要求，微機數控系統中除了CPU外，還包括擴展程序存儲器，擴展數據存儲器、I/O接口電路；包括能輸入加工程序和控制命令的鍵盤，能顯示加工數據和機床狀態信息的顯示器，包括光電隔離電路和步進電機驅動電路，此外，系統中還應包括螺紋加工中用的光電脈沖發生器和其他輔助電路。
（5）設計自動回轉刀架及其控制電路。
（6）縱向和橫向進給是兩套獨立的傳動鏈，它們由步進電機、齒輪副、絲杠螺母副組成，其傳動比應滿足機床所要求的分辨率。
（7）為了保證進給伺服系統的傳動精度和平穩性，選用摩擦 小、傳動效率高的滾珠絲杠螺母副，并應有預緊機構，以提高傳動剛度和消除間隙，齒輪副也應有消除齒側間隙的機構。
（8）采用貼塑導軌，以減小導軌的摩擦力。
總體方案設計圖如下圖（2）所示：
進給伺服系統總體方案方框圖如圖（3）所示：
...
