法蘭盤專用夾具課程設計

文件大小：235.34K
下載次數：
文件評級：
更新時間：2013-01-07
發 布人：294466846

文件下載：

文件介紹：
該文件為 zip 格式，下載需要 20 積分

法蘭盤專用夾具課程設計一、零件的分析………………………………………1
　　1.1零件的作用
　　1.2 零件的工藝分析
二、工藝規 程設 計…………………………………1
　　2.1確定毛坯的制造形式
2.2基面的選擇
2.3制定工藝路線
2.4機械加工余量，工序尺寸及毛坯尺寸的確定
2.5確定切削用量
三、夾具設計……………………………………………………9
　　3.1 夾具分析
　　3.2 夾具設計
　　　3.2.1 定位基準的選擇
　　　3.2.2考慮夾緊機構
　　　3.2.3 定位誤差分析
　　　3.2.4 夾具設計及操作的簡要說明
四、小結……………………………………………………………11
五、參考文獻……………………………………………………12

一、零件的分析
1.1零件的作用
　　　法蘭盤起聯接作用，它是車床上的重要零件。
1.2 零件的工藝分析

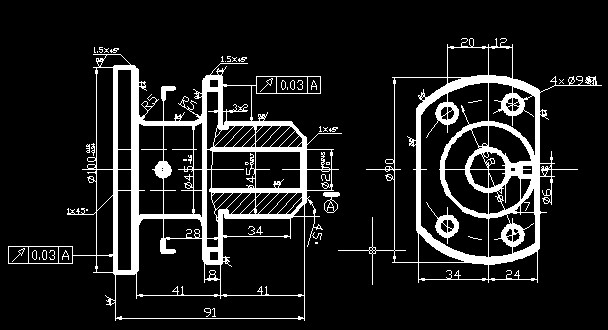

法蘭盤是一回轉體零件，有一組加工表面,這一組加工表面以Φ20mm的孔為中心，包括：兩個Φmm的端面，尺寸為Φmm的圓柱面，兩個Φ90mm的端面及上面的4個Φ9mm的透孔。Φmm的外圓柱面及上面的Φ6mm的銷孔，Φ90mm端面上距離中心線分別為34mm和24mm的兩個平面。
　　　并且其余加工面都與它有位置關系，可以先加工它的一個端面，再借助專用夾具以這個端面為定位基準加工另一端面，然后再加工其它加工表面。
二、工藝規 程設 計
2.1確定毛坯的制造形式
　　　零件材料為HT200，由于該零件是中批生產，而且零件輪廓尺寸不大，故采用金屬模鑄造，法蘭盤因毛坯比較簡單，采用鑄造毛坯時一般是成隊鑄造，再進行機械加工。這從提高生產率，保證加工精度上考慮也是應該的。
2.2基面的選擇...
