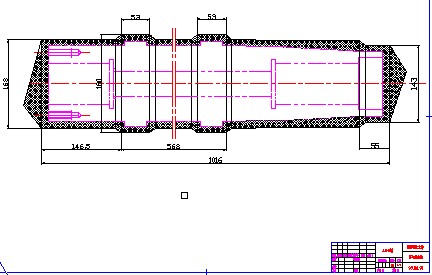

離心機主軸課程設計(內含說明書,cad圖,工序卡等)
- 文件介紹:
- 該文件為 zip 格式,下載需要 5 積分
-
- 離心機主軸課程設計(內含說明書,cad圖,工序卡等) 機械加工工藝過程卡片 產品型號 零件圖號
產品名稱 離心機 零件名稱 離心機主軸 共1 頁
材 料
牌 號 45鋼 毛 坯
種 類 鍛件 毛 坯 外
形 尺 寸 每 毛 坯 可
制 件 數 1 每 臺件 數 1 備 注 單位:mm
工序號 工序名稱 工 序 內 容 車間
工段
設 備 工 藝 裝 備 工 時
準終
01 粗車兩端面 加工兩端面至997-0.250~991.7-0.250,Rz>50 車床CA6140 45°刀、游標卡尺、專用夾具
02 半精車兩端面 加工兩端面至990-0.10,Ra6.3 車床CA6140 45°刀、游標卡尺、專用夾具
03 鉆中心孔 車床CA6140 中心沖、鉆頭、專用夾具
04 粗車各部分外圓 粗車φ150k6、φ150h12外圓至φ158.75-0.40~φ152.25-0.
.40,粗車φ157h7外圓至φ157-0.40~φ157.23-0.40,Rz>50、粗車φ148h7外圓至φ155-0.40~φ150.3-0.40,Rz>50、粗車φ167外圓至φ174-0.40~φ168.8-0.40,Rz>50 車床CA6140 75°刀、游標卡尺、專用夾具
05 鉆Ф55深孔 鉆至規定的長度,Ra12.5 鉆床Z37 麻花鉆、量具、專用夾具
06 車倒角 兩端車45°倒角 外圓車刀
07 粗鏜Ф85孔 鉆孔至φ810+0.54,粗鏜至φ830+0.54,Ra16 鏜床T68 整體鏜刀塊、游標卡尺、專用夾具
08 加工前后錐孔 車床CA6140 90°刀、游標卡尺、專用夾具
09 調質處理 調質處理至220-240HBS 熱處理設備
10 校直 校直φ157h7外圓同軸度0.02 校直工具
11 半精車外圓錐面及各軸面 分別半精車φ150k6、φ150h12外圓至150.450-0.32,Ra6.3;
150h7外圓至150.50-0.32Ra6.3
148h7外圓至148.50-0.32, 車床CA6140 90°刀、游標卡尺、專用夾具 ...
