PLC課程設計報告一一三人搶答器

文件大小：193.54K
下載次數：
文件評級：
更新時間：2012-12-22
發布人：a54288

文件下載：

文件介紹：
該文件為 doc 格式，下載需要 5 積分

PLC課程設計報告--三人搶答器

目錄

1.課程設計任務書……………………………………………………………1
1.1課程設計的內容……………………………………………………………1
1.2課程設計的要求與數據……………………………………………………2
1.3課程設計應完成的工作……………………………………………………2
1.4課程設計進程安排…………………………………………………………2
1.5應收集的資料及主要參考文獻……………………………………………3
2. 智力搶答器的控制系統設計………………………………………………4

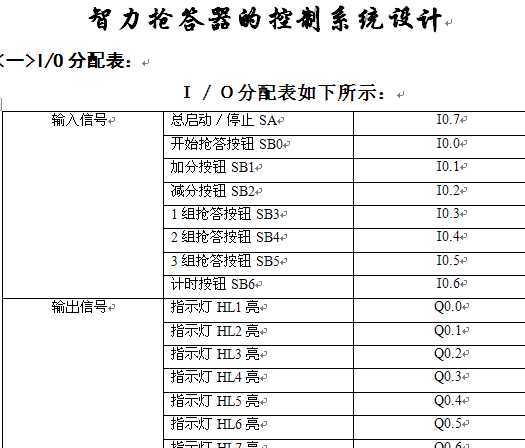

2.1 I/O分配表…………………………………………………………………4
2.2 I/O接線圖…………………………………………………………………4
2.3順序功能圖…………………………………………………………………5
2.4系統運行框圖或流程圖……………………………………………………7
2.5控制梯形圖…………………………………………………………………9
2.6調試與測試…………………………………………………………………13
2.7心得體會與體會……………………………………………………………14

<六>調試與測試
1、首先將程序編譯無誤后下載到PLC中，啟動開關（SA）即I0.7撥上，則指示燈HL1亮（Q0.0亮）。
2、按下搶答按鈕SB0（I0.0）后，在10s鐘沒人搶答則指示燈HL2（Q0.1）亮。如果在這時間內搶答按鈕SB3（I0.3）最先按下，則紅色指示燈亮；相應的，如果SB3（I0.3）最先按下，則紅色指示燈HL5（Q0.4）亮；如果SB5（I0.5）最先按下，則紅色指示燈HL7（Q0.6）亮。
3、此時，按下計時按鈕SB6（I0.6），則在此刻相應亮著的紅色指示燈HL3（Q0.2）（HL5（Q0.4）、HL7（Q0.6））滅掉。當計時時間到（1min），則相對應之前的紅色指示燈HL3（Q0.2）（HL5（Q0.4）、HL7（Q0.6））再次亮。
4、在計時時間內，如果回答問題正確，按下加分按鈕SB1（I0.1），則相對應之前的紅色指示燈HL3（Q0.2）（HL5（Q0.4）、HL7（Q0.6））快速閃爍3次（0.3s ON，0.3s OFF），本次快速閃爍設定3次。
5、在計時時間內，如果回答問題不正確或時間到還回答不出，按下減加分按鈕SB2（I0.2），則相對應之前的紅色指示燈快速閃爍3次（0.3s ON，0.3s OFF），本次快速閃爍設定3次。閃爍完后，燈滅到時間當計時時間到（1min），則相對應之前的閃爍紅色指示燈HL3（Q0.2）（HL5（Q0.4）、HL7（Q0.6））HL4（Q0.3）（HL6（Q0.5）、HL8（Q0.7））再次亮回。
經過以上階段測試，完全符合所要設計的要求，所以本設計無誤。
...
