位置:首頁 > 機械課程設計

密封件定位套工藝設計全套課程設計

文件大小：1.12M
下載次數：
文件評級：
更新時間：2012-10-18
發 布人：644056066@qq.com

文件下載：

文件介紹：

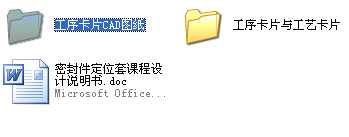

該文件為 zip 格式，下載需要 10 積分

密封件定位套工藝設計全套課程設計

目錄

一零件的工藝分析
1.1零件的功用、結構及特點
1.2主要加工表面及其要求
二毛坯的選擇
2.1確定毛坯的類型、制造方法和尺寸及其公差
2.2確定毛坯的技術要求
2.3繪制毛坯圖
三基準的選擇
四擬訂機械加工工藝路線
4.1確定各表面的加工方法和加工工藝路線
4.2工藝路線方案的分析與比較
五確定機械加工余量、工序尺寸及公差
六選擇機床及工藝裝備
6.1選擇機床
6.2選擇刀具
6.3選擇夾具
6.4選擇量具
七確定切削用量及基本工時

總結
參考文獻
附圖附表

一零件的工藝分析

1.1 零件的功用、結構及特點
1.1.1 零件的作用：
密封件定位套，它位于傳動軸的端部，主要作用是支撐和定位傳動軸及密封作用。
它的外圈有凹凸結構，內圈端面凸出一部分保證軸向定位要求。兩者都可以作為密封件的輔助元件達到定位密封，保證密封工作穩定的要求。
1.1.2零件的工藝分析：
由零件圖可知，其材料為HT200。該材料具有一定的強度、耐磨性、耐熱性及減震性，適用于承受較大應力、要求耐磨的零件。
定位套孔壁較薄，在各道加工工序加工時，應注意選擇用合理的夾緊力，以防止工件變形。
定位套內外圓有同軸度要求，為保證加工精度，工藝安排過程應保證工藝基準和設計基準統一。
該密封件定位套因為是鑄件，采用先鑄造出中心孔，來減少加工余量。
1.2 主要加工表面及其要求
1) 定位套內孔
孔 mm，表面粗糙度Ra為1.6 m，孔端面尺寸為195mm，包含退刀槽孔。
退刀槽 136mm,表面粗糙度Ra為1.6 m，右端面與A面垂直度要求為0.03mm.
孔 mm，端面Ra為1.6 m，孔長為25mm。
2) 定位套外圓端面
mm，表面粗糙度Ra為0.8 m，同軸度要求為0.025mm。
mm，表面粗糙度Ra為0.8 m，同軸度要求為0.025mm。
160mm，表面粗糙度Ra為12.5 m，長度為120 mm。
槽深3mm，寬4mm，槽表面Ra為12.5 m。
3) 定位套定位孔
3 13，無表面粗糙度要求，無制造公差要求，三個成120度分布。
3 M8，標準件，成120度分布。
注：未標定的表面粗糙度Ra為12.5 m
...
