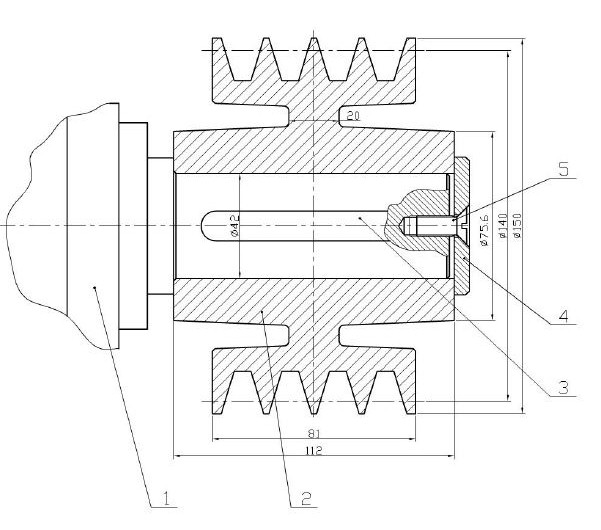

機械設計大作業1 V帶傳動

文件大小：906.37K
下載次數：
文件評級：
更新時間：2012-07-09
發 布人：wuai1931

文件下載：

文件介紹：
該文件為 rar 格式，下載需要 1 積分

二．V帶傳動的設計計算

1.確定計算功率Pca
由《機械設計（第八版）》（以下簡稱《機械設計》）P156.表8-7得鼓風機工作情況系數KA=1.1，故
Pca=KAP=1.1×3Kw=3.3Kw

2．選擇V帶的帶型
根據Pca，小帶輪轉速n1=1420(r/min）由同書P157.表8-11選用普通V帶帶型為A型。

3.確定帶輪基準直徑
1）初選小帶輪的基準直徑dd1。由同書P155.表8-6得A槽型V帶輪的最小直徑為75mm：
（dd1）min=75mm
由同書P157.表8-8選取基準直徑,由于帶輪傳遞的功率并不大因此選用基準直徑為80mm的V帶：
dd1=80mm

2）驗算帶速v。按同書P150.式（8-13）驗算帶的速度

因?yàn)?m/s
3）計算大帶輪直徑。由同頁式（8-15a）計算大帶輪直徑dd2
i=n1/n2=1420/800=1.775
dd2=idd1=1.775×80=142mm
根據同書P157.表8-8圓整為
dd2=140mm

4.確定V帶中心距a和基準長度Ld
1）計算初定中心距，根據同書P152.式（8-20）
0.7（dd1+dd2）≤a0≤2（dd1+dd2）
得
154mm≤a0≤440mm
由設計要求中“兩帶輪中心的水平距離a約等于大帶輪直徑d2的2倍”知：
a0≥a=2dd2=280mm
有設計要求初定中心距為：
a0=310mm
2）計算帶長，由同書P158式（8-22）

由同書P146.表8-2選帶的基準長度Ld=1000mm
3）按同書P158.式（8-23）計算實際中心距

由同頁式（8-24）計算中心距的變動范圍

5.驗算小帶輪包角a1
由同頁式（8-25）驗算小帶輪包角

符合要求

6.確定帶的根數Z
1）計算單根帶的額定功率Pr，由dd1=80mm和n1=1420(r/min），查同書P152.表8-4a線性近似后得
Pr≈0.7968Kw
根據n1=1420(r/min），i=1.775和A型帶，查同書P153.表8-4b得單根V帶的額定功率增量
△P0≈0.15Kw
查同書P155.表8-5得包角修正系數
...
