CATIA的一些小技巧

文件大小：53.36 KB
下載次數：
文件評級：
更新時間：2020-02-19
發布人：Feng396536226

文件下載：

文件介紹：
該文件為 docx 格式，下載需要 1 積分

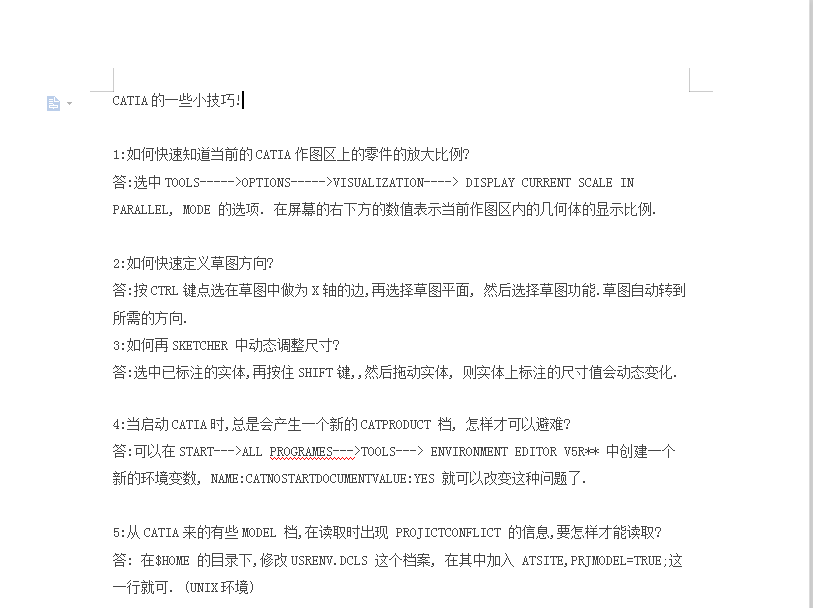

CATIA的一些小技巧CATIA的一些小技巧!

1:如何快速知道當前的CATIA作圖區上的零件的放大比例?
答:選中TOOLS----->OPTIONS----->VISUALIZATION----> DISPLAY CURRENT SCALE IN PARALLEL, MODE 的選項. 在屏幕的右下方的數值表示當前作圖區內的幾何體的顯示比例.

2:如何快速定義草圖方向?
答:按CTRL鍵點選在草圖中做為X軸的邊,再選擇草圖平面, 然后選擇草圖功能.草圖自動轉到所需的方向.
3:如何再SKETCHER 中動態調整尺寸?
答:選中已標注的實體,再按住SHIFT鍵,,然后拖動實體, 則實體上標注的尺寸值會動態變化.

4:當啟動CATIA時,總是會產生一個新的CATPRODUCT 檔, 怎樣才可以避難?
答:可以在START--->ALL PROGRAMES--->TOOLS---> ENVIRONMENT EDITOR V5R** 中創建一個新的環境變數, NAME:CATNOSTARTDOCUMENTVALUE:YES 就可以改變這種問題了.

5:從CATIA來的有些MODEL 檔,在讀取時出現 PROJICTCONFLICT 的信息,要怎樣才能讀取?
答: 在$HOME 的目錄下,修改USRENV.DCLS 這個檔案, 在其中加入 ATSITE,PRJMODEL=TRUE;這一行就可. (UNIX環境)

6:如何在進入CATIA sketcher workbench 的時候,跳過動畫,以加速顯示速度?
答:TOOLS--->OPTIONS--->DESPLAY---->NAVIGATION---> NAVIGATION, UNCHECK "ANIMATION DURINGVIEWPOINT MODIFICATION". 就可禁止動畫.

7:如何改變系統默認的坐標平面的大小以及顏色?
答:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY AREA---->AXISSYSTEM DISPLAY SIZE (IN MM),把默認值從10改為40.60等等,就可改變基準面的尺寸大小,但顏色只能在界面上GRAPHIC PROPERTIES 工具上直接改了.

8:如何在特征樹和實體之間進行切換?
答:大家所知的可能就是在特征樹上點擊或在屏幕右下角的坐標系上點擊.在這里小弟介紹一種方法前提是你的鼠標是三鍵的) 按住CTRL然后滑動鼠標上的滾輪就OK了.

9:如果你的三鍵鼠標突然壞了,家里又只有兩鍵的,那怎么辦? 我有好辦法,其實就是CATIA的功能.
答:打開 TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY ;然后在TABEL SUPPORT 里進行編輯就行了. 怎樣,看到在你的界面上那些功能表了,這樣你就可以繼續學習工作了.

10:當你的CATIA里打開多個文檔時,有沒有快速轉換窗口?
答:按住CTRL鍵,然后按動TAB鍵就可快速轉換窗口了.

11:在CATIA中如何快速適時縮放?
答:先按CTRL鍵再按鼠標中鍵是放大縮小. 先按鼠標中鍵再按CTRL鍵是旋轉.

12:在命令執行過程中,如何暫時隱藏命令對話方塊?
答:點擊熒屏右下角輸入框右邊的按鈕舊可隱藏.

13:右沒有快捷的方法在裝配中多次調入同一零件?
答:在當前裝配文件下,先用INSERT--->EXISTING COMPONENT 調入所需零件,然后選擇這個零件,在點擊INSERT---->FAST MULTI INSTANTIATE 就可以再次快速調入.還可以在DEFINE MULTI INSTANTIAATE 中定義一次調入同一零件的個數,實現一次調入多個相同的零件.
CATIA快捷鍵等設置 (Self-defined)...
